マルチ入力モニターとは　>　８インチ、マルチ入力モニター、液晶モニターＮＭ－ＬＣＤＷ８０－ＡＴＣ
外観&コネクタ
クリックで大きく見ることができます。

液晶８インチワイドビデオモニタ　ＮＭ－ＬＣＤＷ８０－ＡＴＣ
８インチ
マルチ入力モニター
液晶ワイドビデオモニタ

ＮＭ－ＬＣＤＷ８０－ＡＴＣ		 NM-CABW80ATC-20　専用モニタカバー(20度)NM-CABW80ATC-20はこちらです。

特長
・ＡＨＤ・ＨＤ-ＴＶＩ・ＨＤ-ＣＶＩ
　ＣＶＢＳ（ＮＴＳＣ）対応
・スルーアウト対応
ＰＤＦ版ＮＭ－ＬＣＤＷ８０－ＡＴＣ仕様書ＮＭ－ＬＣＤＷ８０－ＡＴＣ仕様書
ＰＤＦ版ＮＭ－ＬＣＤＷ８０－ＡＴＣ取扱説明書ＮＭ－ＬＣＤＷ８０－ＡＴＣ取扱説明書
仕　　　　　様
ＬＣＤパネル ８インチ　ＴＦＴ　ＬＣＤ
解像度 １０２４×６００ドット（１６：１０）
画面表示部寸法 １７６×９９ｍｍ
明るさ ５００ｃｄ／㎡
コントラスト ７００：１
表示色 １６．２Ｍ
バックライト ＬＥＤ　２０，０００時間
目測視野角 Ｒ／Ｌ：６５°　Ｕ：５０°　Ｄ：３５°
マルチ映像切換 自動切換　ＡＨＤ・ＨＤ-ＴＶＩ・ＨＤ-ＣＶＩ
ＣＶＢＳ（ＮＴＳＣ）に対応しています
マルチ映像入力コネクタ ＡＨＤ-ＴＶＩ　入力　ＢＮＣ　入力（音声サポートしていません）終端７５Ω
マルチ映像出力コネクタ ＡＨＤ-ＴＶＩ　出力　ＢＮＣ　出力　メイン電源ＯＮであること
（内部にアンプ内臓）
映像入力型式 ＣＶＢＳ（ＮＴＳＣ）／ＰＡＬ　自動切換
映像入力規格 １．０Ｖｐ／ｐ　ＶＢＳ　７５Ω
音声入力規格 モノラル　－１０～－２０ｄＢ
映像入力コネクタ ＶＩＤＥＯ　入力　ＲＣＡピン　入力
音声入力コネクタ ＡＵＤＩＯ　入力　ＲＣＡピン　入力
モニタスピーカ スピーカ内蔵（約１Ｗ）
電源 ＤＣ１２Ｖ　２Ａ
消費電力 １１Ｗ
使用環境条件 ０℃～＋４０℃（結露なきこと）
本体外形寸法 ２１０（Ｗ）×１５１（Ｈ）×３６（Ｄ）ｍｍ
重量 ０．７Ｋｇ
付属品 ＡＣアダプタ
リモコン

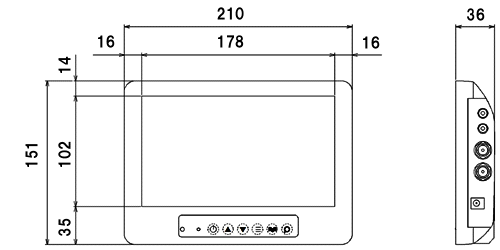

外形寸法図

液晶８インチワイドマルチ入力ビデオモニタＮＭ－ＬＣＤＷ８０－ＡＴＣ外形寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
