弊社販売中HDMIモニターの比較　>　１５．６インチ液晶ワイドビデオモニタＮＭ－ＬＣＤＷ１５６ＨＭＥ

外観&コネクタ
クリックで大きく見ることができます。

１５．６インチ液晶ワイドビデオモニタ　ＮＭ－ＬＣＤＷ１５６ＨＭＥ

１５．６インチ
液晶ワイドビデオモニタ

ＮＭ－ＬＣＤＷ１５６ＨＭＥ
（ビデオＰＣ対応型）

（ＮＭ－ＬＣＤＷ１５６Ｂの後継機種）

　専用モニタカバー(20度)NM-CABW156-20はこちらです。

・ＨＤＭＩモニタ
・ＨＤＭＩ規格準拠
・液晶15.6インチ（1920×1080ドット）
・ビデオモニタ（ＣＶＢＳ（ＮＴＳＣ）対応）
・パソコンモニタ（アナログＲＧＢ対応）
・自立スタンドを外し壁に掛けられます。

※壁面取付金具（カバー無し）
　　（モニタ傾斜角度　１０°、１５°、２０°）
　　ＮＭ－ＫＧ１０－Ａ

仕　　　　　様
ＮＭ－ＬＣＤＷ１５６ＨＭＥ仕様書ＮＭ－ＬＣＤＷ１５６ＨＭＥ取扱説明書
ＬＣＤパネル	１５．６インチ　ＴＦＴ　ＬＣＤ
解像度	１９２０×１０８０ドット（１６：９）
画面表示部寸法	３４４．２×１９３．５ｍｍ
明るさ	４００ｃｄ／㎡
コントラスト	５００：１
表示色	１６．２Ｍ
バックライト	ＬＥＤ　３０，０００時間
目測視野角	Ｒ／Ｌ：７０°　Ｕ／Ｄ：６０°
映像音声入力数	映像　２入力（内ＹＣ入力１）　音声　１入力
映像入力型式	ＣＶＢＳ（ＮＴＳＣ）／ＰＡＬ　自動切換
映像入力規格	１．０Ｖｐ／ｐ　ＶＢＳ　７５Ω　自動終端
音声入力規格	モノラル　－１０～－２０ｄＢ
ＨＤ入力型式	ＨＤＭＩ（ＨＤＭＩ規格準拠）
ＨＤ入力コネクタ	ＨＤＭＩ１　ＨＤＭＩ２（ＨＤＭＩコネクタ）
パソコン入力型式	アナログＲＧＢ：ＤＶＩ－Ｄ
パソコン入力コネクタ	ＶＧＡ（Ｄ-Ｓｕｂ　１５Ｐ）：ＤＶＩ－Ｄ
ビデオ映像ＹＣ入力型式	Ｙ：１．０Ｖｐ／ｐ　Ｃ：０．２８５Ｖｐ／ｐ
映像入力コネクタ	１入力　ＢＮＣ　入力
音声入力コネクタ	１入力　ミニジャック　入力
映像出力コネクタ	１入力　ＢＮＣ　出力
音声出力コネクタ	１入力　ミニジャック　出力
ＹＣ入力コネクタ	４ピン　ＤＩＮコネクタ
モニタスピーカ	スピーカ内蔵（約１Ｗ）
電源	ＤＣ１２Ｖ　５Ａ
消費電力	２４Ｗ
使用環境条件	０℃～＋４０℃（結露なきこと）
取付規格	ＶＥＳＡ規格（１００ｍｍ×１００ｍｍ）
本体外形寸法	３８２（Ｗ）×２３４（Ｈ）×４６（Ｄ）ｍｍ
重量	２．７Ｋｇ
付属品	ＡＣアダプタリモコンＶＧＡケーブル

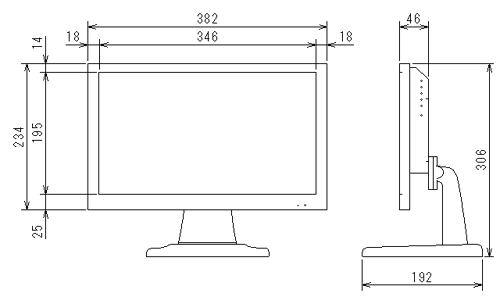

外形寸法図

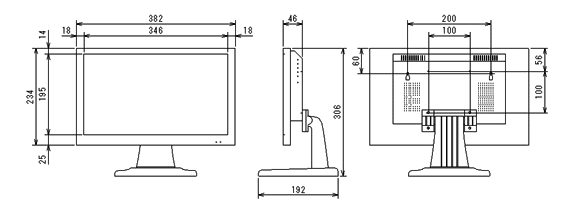

実測寸法図
実測寸法はモニタ個々により誤差±０．５ｍｍになります。ＮＭ－ＬＣＤＷ１５６ＨＭＥ実測寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
