・関連商品		     商品画像でご案内
一目で分かる
液晶ワイドビデオモニタ
　7インチ
NM-LCDW70A　ＨＤＭＩモニター
NM-LCDW70A
7インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABW70-20
20度のステンレスカバー
NM-LCDWB70-L　ＨＤＭＩモニター
NM-LCDWB70-L
7インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABWB70-L-20
20度のステンレスカバー
　10.1インチ
NM-LCDW101A　ＨＤＭＩモニター
NM-LCDW101A
10.1インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABW101-20
20度のステンレスカバー
NM-LCDWB101M　ＨＤＭＩモニター
NM-LCDWB101M
10.1インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABWB101-20
20度のステンレスカバー
　15.6インチ
NM-LCDW156HME　ＨＤＭＩモニター
NM-LCDW156HME
15.6インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバー
NM-CABW156-20
20度のステンレスカバー
　21.5インチ
NM-LCDW215HME　ＨＤＭＩモニター
NM-LCDW215HME
21.5インチ液晶
ワイドビデオモニタ

専用ワイドモニタカバーは
受注生産になります。
マルチ入力ワイドモニタ
　8インチ
NM-LCDW80-ATC　ＮＴＳＣモニター
NM-LCDW80-ATC
8インチ液晶マルチ入力
ワイドビデオモニタ

AHD・HD-TVI・HD-CVI・
CVBS(NTSC)対応
スルーアウト対応

専用ワイドモニタカバー
NM-CABW80ATC-20
20度のステンレスカバー
　10.1インチ
NM-LCDW101-ATC　ＨＤＭＩモニター
NM-LCDW101-ATC
10.1インチ液晶マルチ入力
ワイドビデオモニタ

AHD・HD-TVI・HD-CVI・
CVBS(NTSC)対応
スルーアウト対応

専用ワイドモニタカバー
NM-CABW101ATC-20
20度のステンレスカバー
　15.6インチ
NM-LCDW156-ATC　ＨＤＭＩモニター
NM-LCDW156-ATC
15.6インチ液晶マルチ入力
ワイドビデオモニタ

AHD・HD-TVI・HD-CVI・
CVBS(NTSC)対応
スルーアウト対応

専用ワイドモニタカバー
NM-CABW156ATC-20
20度のステンレスカバー
　モニタ壁面埋込ボックス
モニタ壁面埋込ボックス
NM-CAHW101A
NM-CAHW101ATC
NM-CAHW101L
モニタ壁面埋込ボックス
10インチ液晶ワイドビデオモニタ専用

使用するモニタにより品番が違います
形状は同じです
　10.1インチポータブルワイドモニタ
NM-MT101-ATC　ポータブルワイドモニターモニター
NM-MT101-ATC
10.1インチ
ポータブルワイドモニター

カメラ設置現場で映像確認・画角調整に


Ａｄｏｂｅ　Ｒｅａｄｅｒ　ダウンロードはこちらから

ＰＤＦファイルをご覧いただくにはＡｄｏｂｅ　Ｒｅａｄｅｒが必要となります。ダウンロードはこちらから（無料）

１０インチ
モニタ壁面埋込ボックス

モニタ壁面埋込ボ、ックス

カバー&金具と取付案内
クリックで大きく見ることができます。
NM-CAHW101A
ワイドモニタ
（NM-LCDW101A専用）


カバー&金具と取付案内
クリックで大きく見ることができます。
NM-CAHW101ATC
ワイドモニタ
（NM-LCDW101-ATC専用）


カバー&金具と取付案内
クリックで大きく見ることができます。
NM-CAHW101L
ワイドモニタ
（NM-LCDWB101L、NM-LCDWB101H専用）		 詳細はこちらになります。


特長
・取付方法
埋込ボックス金具を壁面に設置して頂き
モニタ取付金具にモニタを取付、配線し埋込ボックス金具に固定、フロントカバーを掛け完了です。

・ご入用のモニタを選択してください。
（モニタによりモニタ取付金具と埋込ボックス金具が違いますので
　専用の品番にてお求めください。）

・壁面からフロントカバーが12mm突き出ています。
・フロントカバーはステンレスヘアライン加工で美しい表面を
　しています。
ＰＤＦ版ＮＭ−ＣＡＨＷ１０１Ａ仕様書ＮＭ−ＣＡＨＷ１０１Ａ仕様書
ＮＭ−ＣＡＨＷ１０１ＡＴＣ仕様書
ＮＭ−ＣＡＨＷ１０１Ｌ仕様書
仕　　　　　様
カバー　材質 ステンレス　ｔ＝１．０　ヘアライン
中金具材質 スチール　メッキ
（モニタ取付金具ｔ＝１．２）（埋込ボックスｔ＝１．６）
本体外形寸法 ３１２（Ｗ）×２17．５（Ｈ）×１１２（Ｄ）ｍｍ
重量 約２．０Ｋｇ
外形寸法図

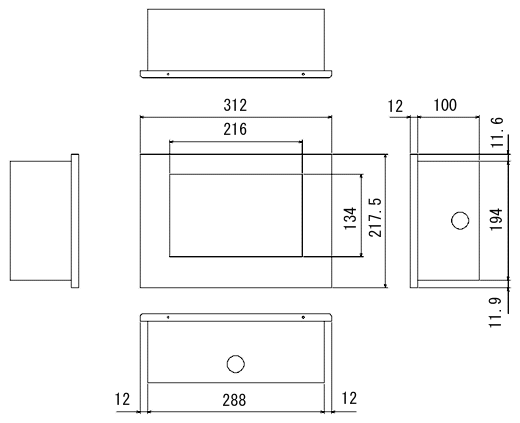

ＮＭ−ＣＡＨＷ１０１Ａ　外形寸法図

フロントカバー＋モニタ取付金具＋埋込ボックス金具
セット販売になります。

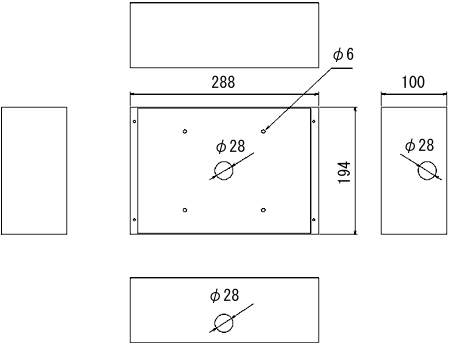

埋込ボックス金具　外形寸法図

埋込ボックス

埋込ボックス　外形寸法図

上下返しても使用できます。引き込みケーブルの位置に合わせてご使用ください。

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
