弊社販売中HDMIモニターの比較　>　７インチ液晶ワイドビデオモニタＮＭ－ＬＣＤＷ７０Ａ
外観&コネクタ
クリックで大きく見ることができます。

７インチ液晶ワイドビデオモニタ　ＮＭ－ＬＣＤＷ７０Ａ
７インチ
液晶ワイドビデオモニタ

ＮＭ－ＬＣＤＷ７０Ａ
（ビデオＰＣ対応型）		 NM-CABW70-20　専用モニタカバー(20度)NM-CABW70-20はこちらです。

特長
・ＨＤＭＩモニタ
・ＨＤＭＩ規格準拠
・液晶７インチ（１０２４×６００ドット）
・パソコンモニタ（アナログＲＧＢ対応）
ＰＤＦ版ＮＭ－ＬＣＤＷ７０Ａ仕様書ＮＭ－ＬＣＤＷ７０Ａ仕様書
ＰＤＦ版ＮＭ－ＬＣＤＷ７０Ａ取扱説明書ＮＭ－ＬＣＤＷ７０Ａ取扱説明書
仕　　　　　様
ＬＣＤパネル ７インチ　ＴＦＴ　ＬＣＤ
解像度 １０２４×６００ドット（１６：１０）
画面表示部寸法 １５３．６×９０．０ｍｍ
明るさ ５００ｃｄ／㎡
コントラスト ７００：１
表示色 １６．２Ｍ
バックライト ＬＥＤ　２０，０００時間
目測視野角 Ｒ／Ｌ：７５°　Ｕ：７０°　Ｄ：７５°
映像入力型式 ＣＶＢＳ（ＮＴＳＣ）／ＰＡＬ　自動切換
映像入力規格 １．０Ｖｐ／ｐ　ＶＢＳ　７５Ω
音声入力規格 モノラル　－１０～－２０ｄＢ
ＨＤ入力型式 ＨＤＭＩ（ＨＤＭＩ規格準拠）
ＨＤ入力コネクタ Ｆｕｌｌ　ＨＤ（ＨＤＭＩコネクタ）
パソコン入力型式 アナログＲＧＢ
パソコン入力コネクタ ＶＧＡ（Ｄ－Ｓｕｂ　１５Ｐ）
映像入力コネクタ １入力　ＢＮＣ　入力
音声入力コネクタ 単極ミニジャック　入力
モニタスピーカ スピーカ内蔵（約１Ｗ）
電源 ＤＣ１２Ｖ　５Ａ
消費電力 ９Ｗ
使用環境条件 ０℃～＋４０℃（結露なきこと）
取付規格 ＶＥＳＡ規格（７５ｍｍ×７５ｍｍ）
本体外形寸法 １９２（Ｗ）×１２２（Ｈ）×４７（Ｄ）ｍｍ
重量 １．３Ｋｇ
付属品 ＡＣアダプタ
リモコン
ＶＧＡケーブル

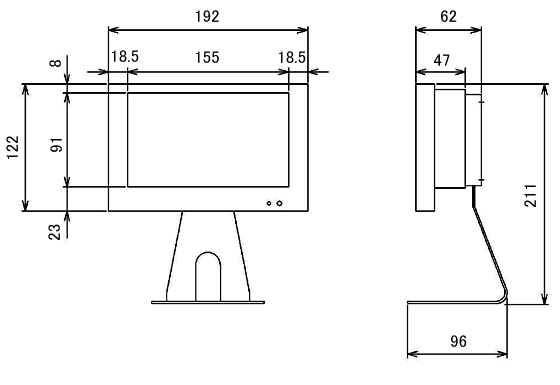

外形寸法図

液晶７インチワイドビデオモニタＮＭ－ＬＣＤＷ７０Ａ外形寸法図

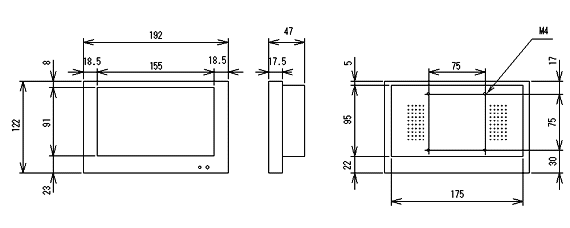

実測寸法図

ＮＭ－ＬＣＤＷ７０Ａ　実測寸法図
実測寸法はモニタ個々により誤差±０．５ｍｍになります。
ＰＤＦ版ＮＭ－ＬＣＤＷ７０Ａ実測寸法図ＮＭ－ＬＣＤＷ７０Ａ実測寸法図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
