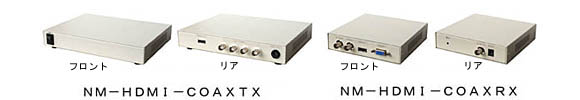

NM-HDMI-COAXTX　NM-HDMI-COAXRX　ＨＤＭＩエクステンダ

ＮＭ−ＨＤＭＩ−ＣＯＡＸＴＸ
ＮＭ−ＨＤＭＩ−ＣＯＡＸＲＸ

ＨＤＭＩ　同軸延長器
販売終了

同軸ケーブルで伝送距離は５Ｃ−２Ｖで３００ｍ、３Ｃ−２Ｖで１００ｍです。
監視用モニタのＨＤＭＩ信号を複数個所のモニタへ同時に映像を送ります。
映像出力はＨＤＭＩ信号、アナログＲＧＢ信号、ＣＶＢＳ（ＮＴＳＣ）信号、ＨＤ−ＴＸ信号を
同時出力します。
ＰＤＦ版ＮＭ−ＨＤＭＩ−ＣＯＡＸＴＸＲＸ仕様書ＮＭ−ＨＤＭＩ−ＣＯＡＸＴＸＲＸ仕様書
型式：ＮＭ−ＨＤＭＩ−ＣＯＡＸＴＸ　送信側
（同時延長　４箇所　同軸使用）
仕　　　　　様
ＨＤＭＩ入力 ＨＤＭＩ　コネクタ　＊１
ＨＤ−ＴＸ出力 ４出力　ＢＮＣ
最大伝送距離 ５Ｃ−２Ｖ　３００ｍ
電源 ＤＣ１２Ｖ　１Ａ
消費電力 ８Ｗ
使用環境条件 ０℃〜＋４５℃（結露なきこと）
本体外形寸法 ２０４（Ｗ）×３６（Ｈ）×１６７（Ｄ）ｍｍ（ゴム足含む）
重量 ９００ｇ
付属品 ＡＣアダプタ
備考 １）本製品はＣＯＡＸ（同軸ケーブル）を利用して延長します。
２）ＨＤＭＩ入力は監視用カメラシステム等、著作権の含まない
　　映像を延長できます。
３）ＨＤＭＩ入力信号の音声情報は伝送できません。
４）ＨＤＭＩ信号を４箇所に送信できます。

＊１接続される機器によっては、動作しない場合がありますので、ご使用の際はご相談ください。

外形寸法図

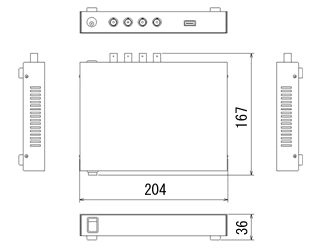

NM-HDMI-COAXTX　ＨＤＭＩ延長器　外形寸法図

型式：ＮＭ−ＨＤＭＩ−ＣＯＡＸＲＸ　受信側
（ＨＤＭＩ・ＣＶＢＳ（ＮＴＳＣ）・ＶＧＡ　同時出力可能）
仕　　　　　様
ＨＤ−ＲＸ入力 ＢＮＣ　入力
ＨＤ−ＴＸ出力 ＢＮＣ　出力
ＨＤＭＩ出力 ＨＤＭＩ　コネクタ　＊１
ＮＴＳＣ出力 ＢＮＣ　出力
ＶＧＡ出力 アナログＲＧＢ出力
ＶＧＡ出力コネクタ Ｄ−Ｓｕｂ１５Ｐ
電源 ＤＣ１２Ｖ　１Ａ
消費電力 ８Ｗ
使用環境条件 ０℃〜＋４５℃（結露なきこと）
本体外形寸法 １３４（Ｗ）×３６（Ｈ）×１６０（Ｄ）ｍｍ（ゴム足含む）
重量 ５９０ｇ
付属品 ＡＣアダプタ
備考 １）映像出力はＨＤＭＩ信号、アナログＲＧＢ信号、
　ＣＶＢＳ（ＮＴＳＣ）信号、ＨＤ−ＴＸ信号を同時出力します。
２）映像の解像度はＨＤＭＩと比較して
　ＶＧＡ、ＣＶＢＳ（ＮＴＳＣ）は劣化します。
３）ＮＭ−ＨＤＭＩ−ＣＯＡＸＲＸのスルーＨＤ−ＴＸ出力は更に
　次のＮＭ−ＨＤＭＩ−ＣＯＡＸＲＸに接続できます。

＊１接続される機器によっては、動作しない場合がありますので、ご使用の際はご相談ください。

外形寸法図

NM-HDMI-COAXRX　ＨＤＭＩ延長器　外形寸法図


使用例

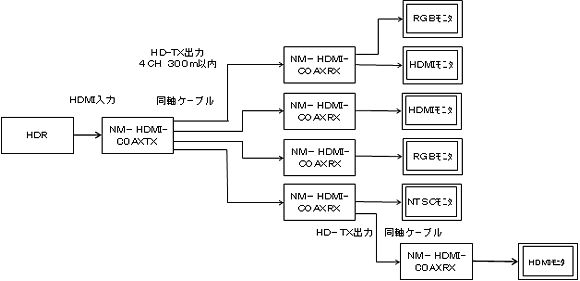

NM-HDMI-COAXTXRX　ＨＤＭＩ延長器　使用例

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
