外観&各モニター設置
クリックで大きく見ることができます。

ＥＩＡモニタラック
ＮＭ－ＢＬＫ－８０ＥＮＡ（固定式）

8インチモニタ
NM-LCD80SQを取り付けた写真
（モニタは別途販売）

・EIA規格4U、システムラックに取付可能

他のモニターを取り付けることもできますが
EIA規格4Uには収まりません。

仕　　　　　様
ＮＭ－ＢＬＫ－８０ＥＮＡ仕様書
規格	ＥＩＡ　４Ｕ　ＶＥＳＡ　７５ｍｍ　１００ｍｍ　対応
材質	スチール　ｔ＝１．６　塗装　黒半ツヤ
本体外形寸法	４８２（Ｗ）×１７７（Ｈ）×６５（Ｄ）ｍｍ
重量	約１Ｋｇ

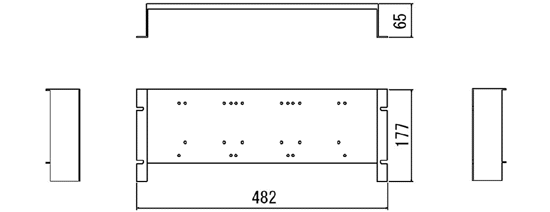

外形寸法図

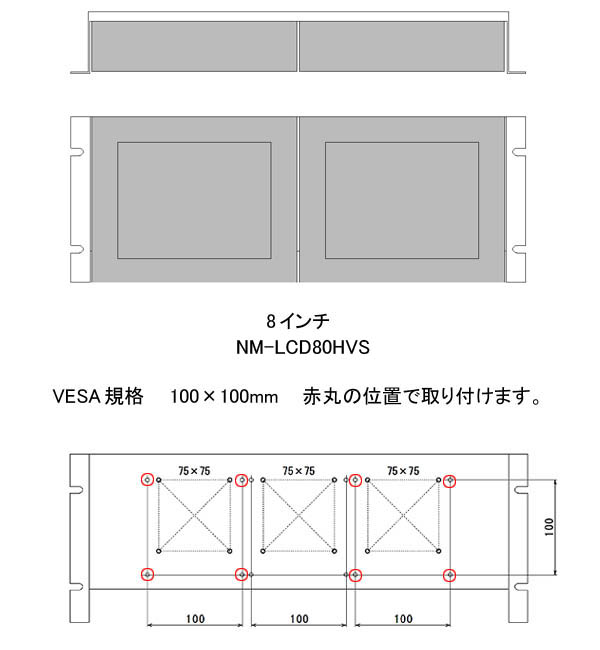

８インチモニタ（ＮＭ－ＬＣＤ８０ＳＱ）取付

NM-LCD80SQモニタ設置について（EIA規格4Uに収めるには）
バックコネクタ部分のスペースが狭いのでオプションのＲＧＢケーブルとＢＮＣアダプタＬ型ジャックープラグをご利用ください。
オプション
ＲＧＢケーブル　BNCアダプタL型ジャックープラグ

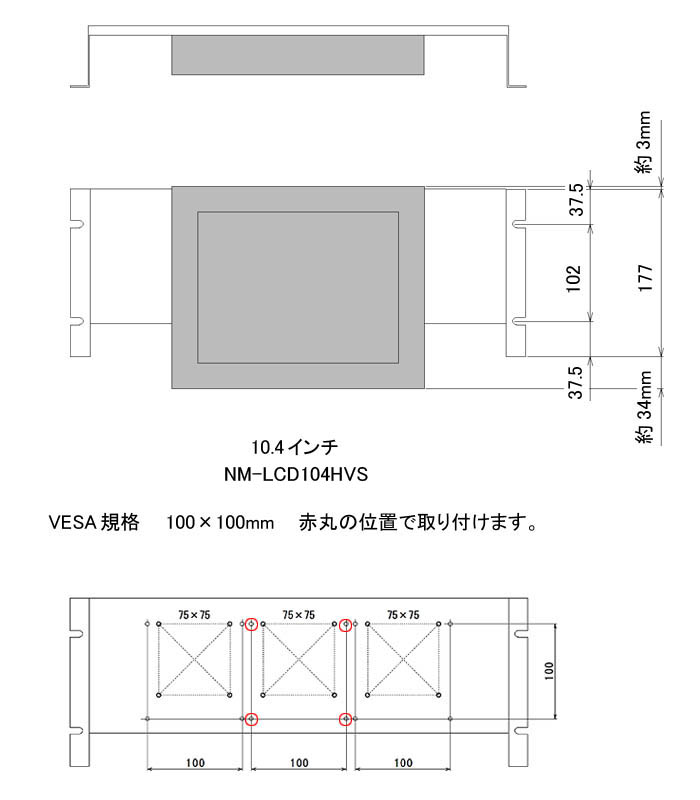

１０．４インチモニタ（ＮＭ－ＬＣＤ１０４ＸＧ）取付
モニタが177mmより大きいので上下に出ます。

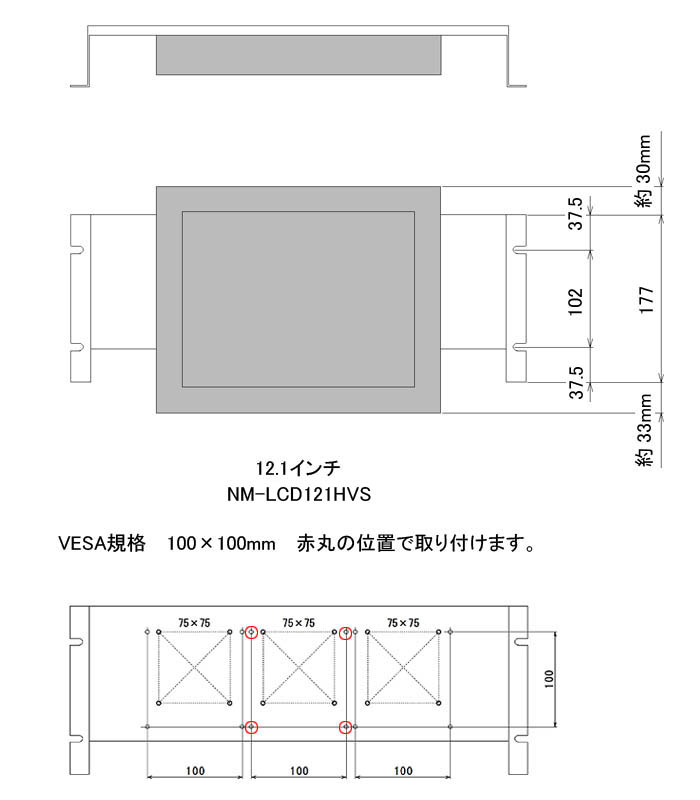

１２．１インチモニタ（ＮＭ－ＬＣＤ１２１ＨＶＥ）取付
モニタが177mmより大きいので上下に出ます。

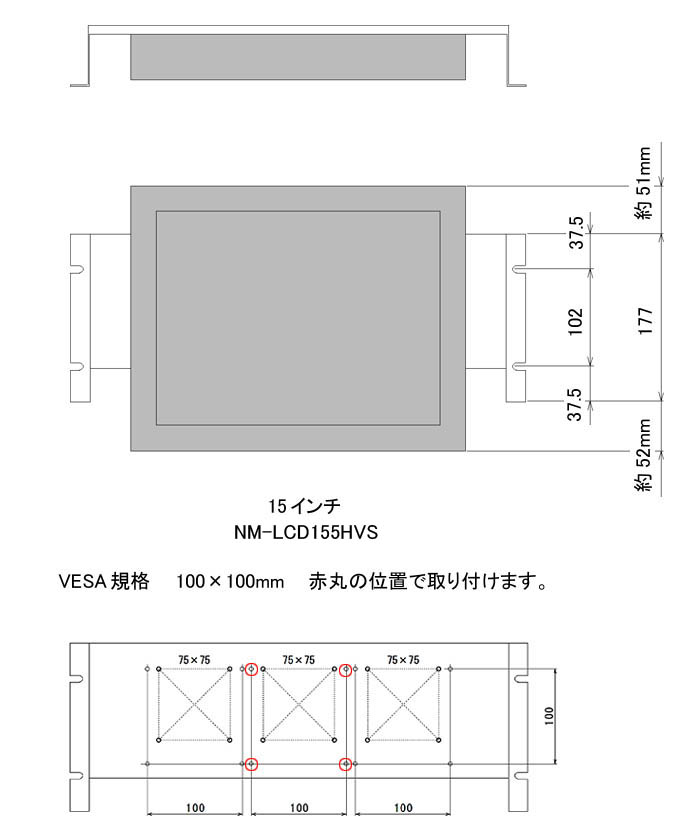

１５インチモニタ（ＮＭ－ＬＣＤ１５５Ａ）取付
モニタが177mmより大きいので上下に出ます。

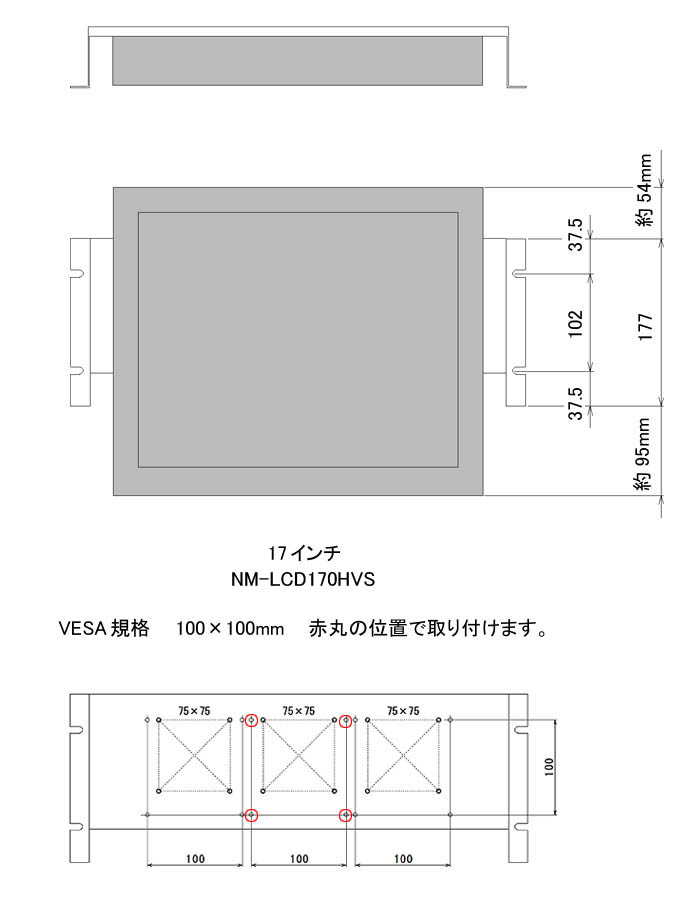

１７インチモニタ（ＮＭ－ＬＣＤ１７０Ａ）取付
モニタが177mmより大きいので上下に出ます。

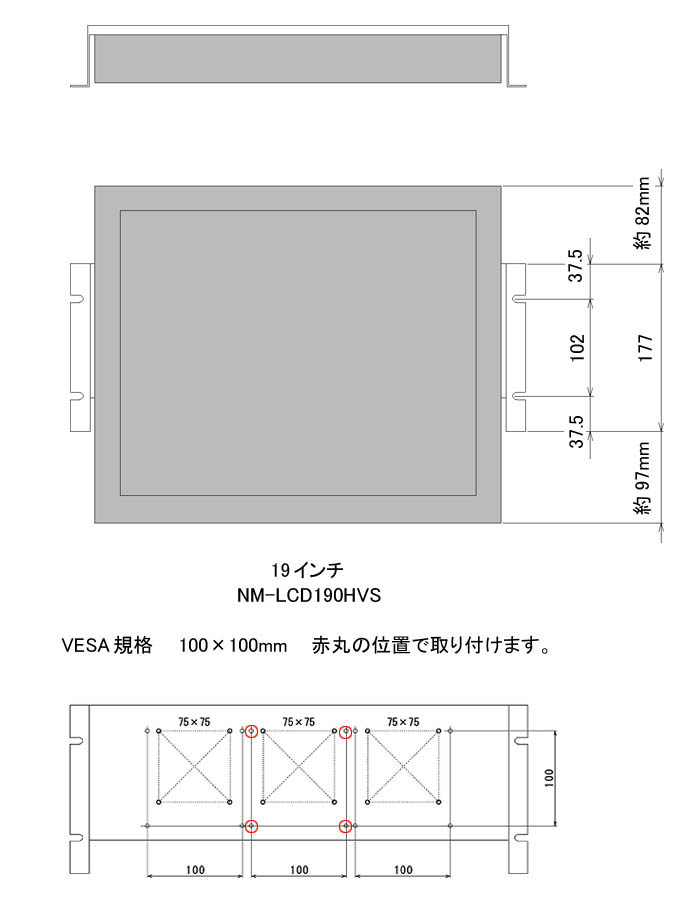

１９インチモニタ（ＮＭ－ＬＣＤ１９０Ａ）取付
モニタが177mmより大きいので上下に出ます。
ワイドモニタ取付
７インチモニタ（ＮＭ－ＬＣＤＷ７０Ａ）取付

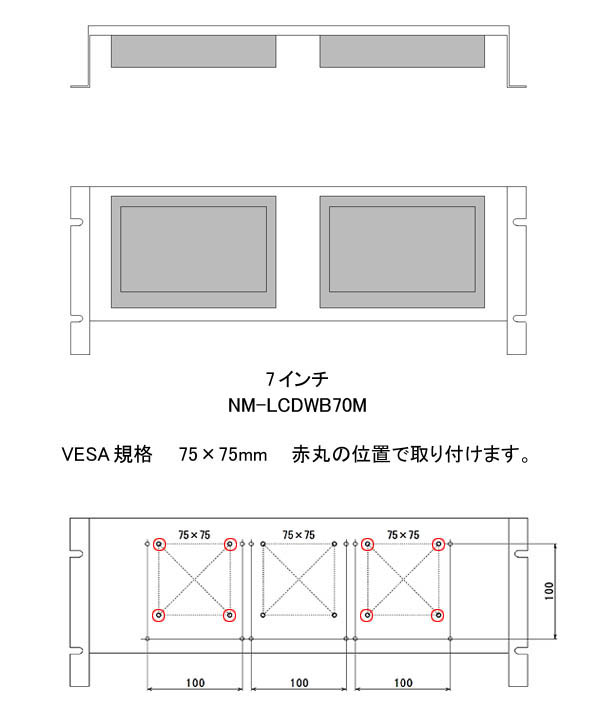

７インチモニタ（ＮＭ－ＬＣＤＷＢ７０－Ｌ）取付

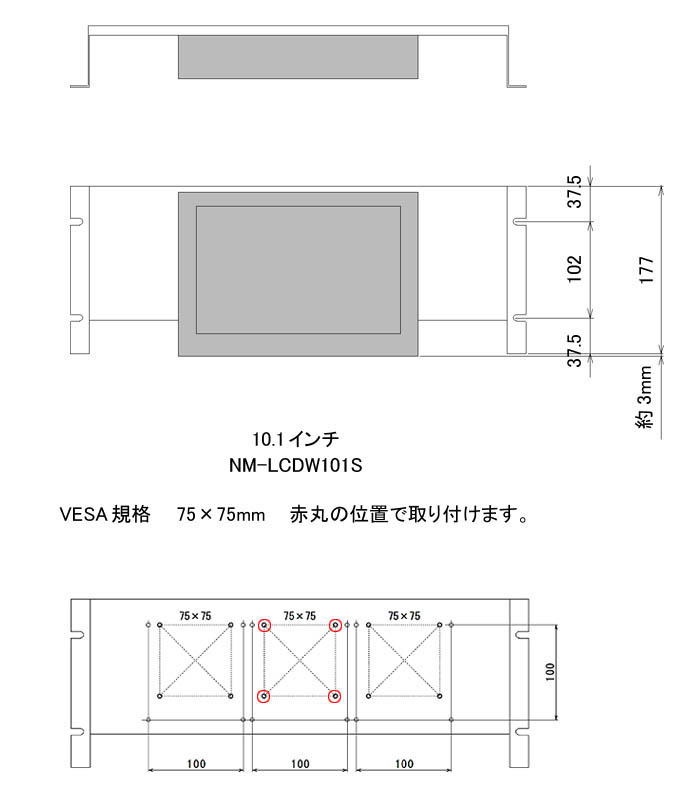

１０．１インチモニタ（ＮＭ－ＬＣＤＷ１０１Ａ）取付
モニタが177mmより下に出ます。

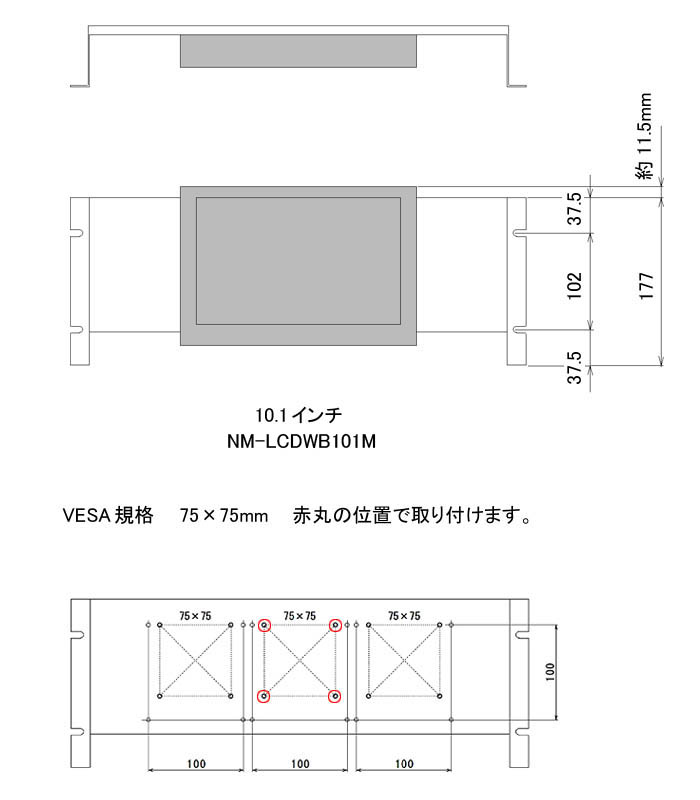

１０．１インチモニタ（ＮＭ－ＬＣＤＷＢ１０１Ｌ、ＮＭ－ＬＣＤＷＢ１０１Ｈ）取付
モニタが177mmより上に出ます。

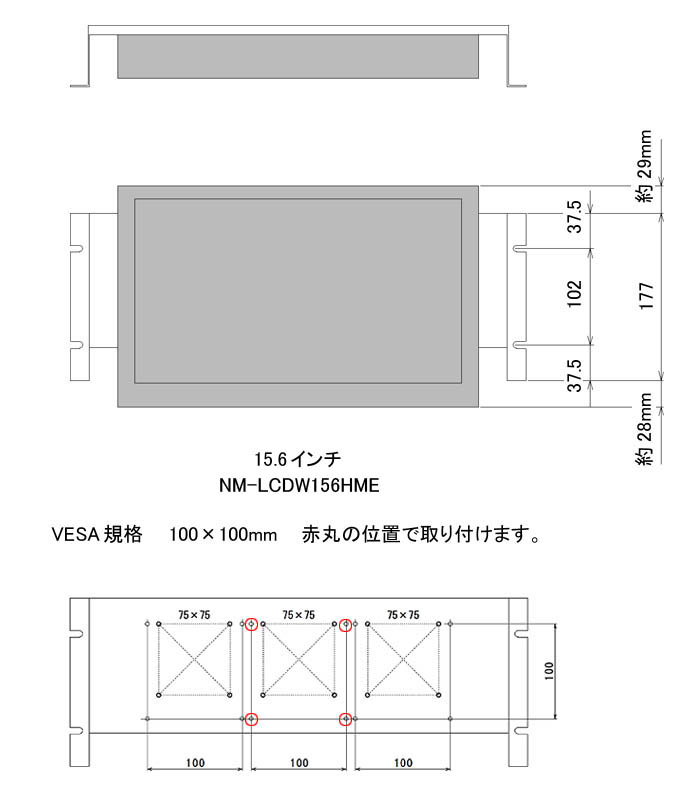

１５．６インチモニタ（ＮＭ－ＬＣＤＷ１５６Ｂ）取付
モニタが177mmより上下に出ます。

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
