４ｃｈ　ＨＤＣＶＩビデオレコーダ
ＮＭ－ＨＤＣＶＩＲ０４
販売終了

・ＨＤＣＶＩ・ＮＴＳＣ・ＩＰカメラを混在して使用できるトリブリッドレコーダ

・最大４ｃｈのＨＤＣＶＩカメラを入力

・ＨＤＭＩ、ＶＧＡに映像を同時出力

・１／４ｃｈのライブ映像をリアルタイムに出力

・録画ファイルを４ｃｈ同時に再生（１０８ＯＰ）

・ＨＤＤを最大４ＴＢ×２台（８ＴＢ）まで増設可能

仕　　　　　様
ＮＭ－ＨＤＣＶＩＲ０４仕様書
メインプロセッサー	組込型　プロセッサー
ＨＤＣＶＩビデオ入力	４ｃｈ　（ＮＴＳＣ、ＩＰカメラ混在可能）
オーディオ	入力　４ｃｈ　出力　１ｃｈ
ビデオ出力	ＨＤＭＩ　１ｃｈ　ＶＧＡ　１ｃｈ
表示解像度	最大　１９２０×１０８０
映像表示	１／４
録画解像度	１０８０Ｐ（１９２０×１０８０）
フレームレート	最大　３０ｆｐｓ／１０８０Ｐ
録画モード	手動　スケジュール　アラーム
トリガーイベント	録画　ＰＴＺ制御　ｅ－ｍａｉｌ　アラーム等
ビデオ検出	モーション　ビデオロス　カメラマスク
アラーム入力	４ｃｈ
アラーム出力	３ｃｈ
再生	１／４ｃｈ同時再生
バックアップ	ＵＳＢデバイス　ネットワーク
ネットワーク端子	ＲＪ－４５（１０Ｍ／１００Ｍ／１０００Ｍ）１ｃｈ
ネットワーク機能	ＨＴＴＰ　ＴＣＰ／ＩＰ　ＤＤＮＳ　ＮＴＰ等
ユーザーアクセス数	最大１２８
スマートフォン	ｉＰｈｏｎｅ　ｉＰａｄ　Ａｎｄｒｏｉｄ　ＷｉｎｄｏｗｓＰｈｏｎｅ
ＨＤＤ	２ＳＡＴＡポート　標準２ＴＢ（最大８ＴＢ）
ＵＳＢポート	２ｃｈ
ＲＳ４８５ポート	１ｃｈ
ＲＳ２３２ポート	１ｃｈ
電源	ＤＣ１２Ｖ
消費電力	１５Ｗ（ＨＤＤなし）
動作環境	温度　－１０℃～＋５０℃　湿度　９０％以下（結露なきこと）
外形寸法	１Ｕ　　３７５（Ｗ）ｍｍ×２８５（Ｄ）ｍｍ×５５（Ｈ）ｍｍ
重量	２．４Ｋｇ（ＨＤＤなし）
付属品	ＡＣアダプター　ＤＣ１２Ｖ　５Ａ

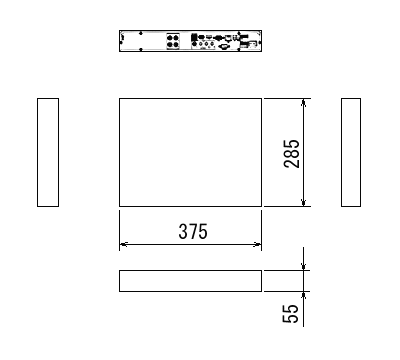

外形寸法図

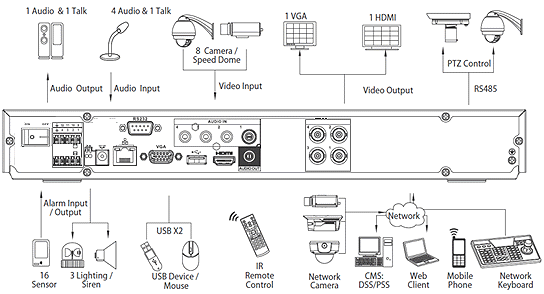

システム接続図

※製品は日本国内用ですので、国外では使用できません。

※製品改良のため外観および仕様を予告なく変更することがあります。
